ipConvOPC

ipConvOPC ist ein universeller Protokollkonverter für Windows Betriebssysteme* und erlaubt die Kopplung zwischen unterschiedlichen Protokollen. ipConvOPC basiert auf ipConv und verfügt grundsätzlich über die gleichen Fähigkeiten.

Für die Konvertierung mit ipConvOPC stehen etablierte Standardprotokolle zur Verfügung, die auf bestehender Hardware flexibel genutzt werden können. Stehen zur Kommunikation über serielle Protokolle hardwareseitig nicht genügend Schnittstellen bereit, unterstützt ipConvOPC zusätzlich die Anbindung sog. "Serial Device Server".

Insbesondere werden folgende Schnittstellen aus der OPC-Familie angeboten:

• OPC UA 1.02, Server
• OPC UA 1.02, Client
• OPC DA 3.0, Server
• OPC DA 3.0, Client
• OPC DAXML 1.01, Server
• OPC AE 1.10, Server
• OPC AE 1.10, Client

ipConvOPC ist als reines Softwarepaket verfügbar.

Zusammen mit der Software wird ein Dienstleistungspaket angeboten, dass folgende Punkte enthält:

• Konfiguration des Systems nach Kundenwunsch
• Support über Email oder telefonisch

Folgende Anwendungsbei­spiele ipConvOPC veranschaulichen einige Einsatzmöglichkeiten.

*) Folgende Windows Betriebssystemversionen werden unterstützt:
Windows Server 2003, Windows Vista, Windows 7, Windows Server 2008 (R2), Windows 8, Windows 8.1, Windows Server 2012 (R2), Windows 10, Windows Server 2016, Windows Server 2019, Windows Server 2022, Windows 11

ipConvOPC kann auch in einem Windows-Gast-System in einer virtuellen Maschine wie Hyper-V, VirtualBox und VMware zum Einsatz kommen, wenn die benötigten Schnittstellen vorhanden sind und der USB-Dongle entsprechend durchgereicht werden kann. Optional ist ipConvOPC auch mit Soft-Lizenz verfügbar, die keinen Dongle benötigt.

Die Konfiguration des Systems erfolgt komplett über einen Webbrowser. Keine weiteren speziellen Konfigurationstools sind erforderlich, außer einem normalen Notebook mit Netzwerkschnittstelle und einem Webbrowser.

Die aktuelle ipConv Version 4 bietet die Möglichkeit der verschlüsselten Kommunikation zwischen Webserver und Browser über das HTTPS-Protokoll.

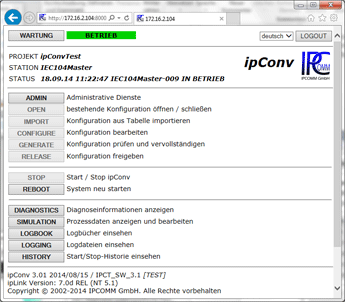

Die Hauptnavigation erlaubt den Zugriff auf alle relevanten Funktionen von ipConv und zeigt auf einen Blick den Zustand des Systems.

Folgende Funktionen stehen hier zur Verfügung:

• Wechseln in den Betriebsmodus (unbeaufsichtigte Station) oder Wartungsmodus (Freischaltung der konfigurationsändernden Funktionen)
• Sicherung und Wiederherstellung der kompletten Konfiguration
• Lizenzverwaltung (ADMIN)
  Installation von (Demo-) Lizenzen, Lizenzen mit und ohne Laufzeitbeschränkung
• Softwareupgrade (ADMIN)
• Import von Konfigurationsinformationen aus Tabellen
  Die Excel-Datei kann direkt importiert werden (Unterstützte Formate: .xlsx, .xlsm, .csv)
• Bearbeitung der Konfigurationsparameter
• Freigabe und Versionierung einer Stationskonfiguration
• Starten und Stoppen des Systems
• Zugriffe auf Diagnoseinformationen (siehe Diagnose)
• Zugriff auf das Prozessabbild und Simulation von Daten (siehe Simulation)
• Anlegen eigener Logbücher
  Zustandsänderungen von normierten Informationen können bei Bedarf gezielt in konfigurierbare Logbücher übertragen werden, um sie über einen bestimmten Zeitraum zu verfolgen oder zu protokollieren.
• Zugriff auf aktuelle Logdateien (siehe Logging)
• IEC 62351-3 TLS-Absicherung für IEC 60870-5-104, IEC 61850, DNP 3.0, TASE.2 Protokollstacks
• PKI-Verwaltung für digitale X.509 Zertifikate

Das folgende Beispiel zeigt die Konfiguration eines Protokollstacks (in diesem Fall IEC 60870-5-101, Master). Hier werden alle Parameter mit den eingestellten Werten, den dazugehörigen Maßeinheiten und einer Kurzbeschreibung angezeigt.
Durch Klicken auf den Parameternamen kann der Wert verändert werden. Dazu wird auch eine Langhilfe, falls vorhanden, eingeblendet. Der eingegebene Wert wird sofort auf den erlaubten Wertebereich überprüft bzw. durch eine Auswahlliste von vornherein auf gültige Werte eingeschränkt.

Es werden nur die notwendigen Parameter eingeblendet, d.h. wenn z.B. der Typ der Linkschicht auf "unbalanced" gesetzt wird, werden auch nur die entsprechenden Parameter eingeblendet.

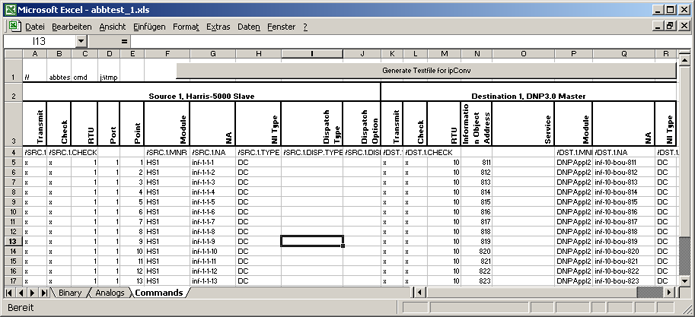

Um große Mengen an Datenpunkten schnell und effektiv bearbeiten zu können, bietet ipConv die Möglichkeit, Daten aus Tabellen zu importieren. Die Tabellen werden aus Vorlagen erstellt und können mit einem Tabellenkalkulationsprogramm (z.B. MS Excel) bearbeitet werden. Durch Verwendung von Formeln wird die einzugebende Datenmenge auf ein Minimum reduziert. Dadurch wird auch die Fehlerrate erheblich gesenkt.

Bei einem Protokollkonverter ist es wichtig, jederzeit auf einen Blick den Zustand der Kommunikation auf allen Schnittstellen feststellen zu können. Besonders dann, wenn kein mit dem System vertrautes Personal auf der Anlage verfügbar ist, muss auch ein Laie dazu in der Lage sein.

Über den Button DIAGNOSTICS auf der ersten Seite können die Diagnoseinformationen abgerufen werden. Hier werden in einer klar gegliederten Form die wichtigsten Informationen in Klartext mit Uhrzeit angezeigt. Durch farbliche Hinterlegung wird signalisiert, ob der Zustand normal ist oder nicht.

Welche Informationen hier dargestellt werden, mit welchen Texten und in welcher Farbe, wird mittels Konfiguration festgelegt.

Neben reinen Meldungen und Messwerten können hier auch Steuerbefehle, z.B. ein Button zum Auslösen einer Generalabfrage, dargestellt werden.

Bei Kommunikationsanwendungen ist es wichtig, jederzeit feststellen zu können, welche Daten über das Protokoll übertragen werden und wie die Daten von einem Protokoll in das andere konvertiert werden. Das ist besonders dann wichtig, wenn es Probleme bei der Übertragung gibt. ipConv verfügt über Fähigkeiten, alle Daten mitzuschreiben und diese zu archivieren.

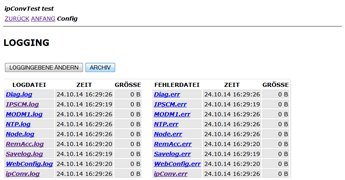

Zur Verfolgung des Systemzustands und des Informationsflusses innerhalb des Gateways bietet ipConv die Möglichkeit, alle bei den einzelnen Modulen anfallenden Informationen mitzuschreiben und für eine bestimmte Zeit zu archivieren. Folgende Daten können protokolliert werden:

• Alle über das entsprechende Kommunikationsmodul gesendeten und empfangenen Daten zu/von ipConv
• Systemmeldungen d.h. Verbindungsabbrüche, Kommunikationsfehlermeldungen etc.
• Konfigurations- und Softwarefehlermeldungen

Der Umfang der Daten, die protokolliert werden, wird durch die Loggingebene festgelegt, die dynamisch (zur Laufzeit) oder statisch (in der Konfiguration) pro Modul verändert werden kann.

29.01.20 11:38:15 IECAppl3 communication with link layer established !
29.01.20 11:38:15 cid=1 open !
29.01.20 11:38:15 cid=3 open !
29.01.20 11:38:15 cid=4 open !
29.01.20 11:38:15 cid=1 connected !
29.01.20 11:38:15 CA=1: starting GI ...
(2): << 15.473 [1] C_IC_NA_1 SQ=0 NUM=1 T=0 P/N=0 CT=<act> ORG=<0> CA=<65535>
               0: QOI=<14>
29.01.20 11:38:15 CA=2: starting GI ...
(2): >> 15.526 [1] M_DP_TB_1 SQ=0 NUM=4 T=0 P/N=0 CT=<spon> ORG=<0> CA=<1>
             115: DIQ=<OFF  Q=OK> BT7=<29.01.20 11:38:04.980 STD>
             116: DIQ=<OFF  Q=OK> BT7=<29.01.20 11:38:04.980 STD>
             117: DIQ=<OFF  Q=OK> BT7=<29.01.20 11:38:04.981 STD>
             118: DIQ=<OFF  Q=OK> BT7=<29.01.20 11:38:04.981 STD>
(2): >> 15.527 [1] M_ME_NA_1 SQ=0 NUM=4 T=0 P/N=0 CT=<spon> ORG=<0> CA=<2>
             142: NVA=<27944> QDS=<OK>
             143: NVA=<27968> QDS=<OK>
             144: NVA=<28013> QDS=<OK>
             145: NVA=<28095> QDS=<OK>
(2): >> 15.527 [1] M_DP_TB_1 SQ=0 NUM=1 T=0 P/N=0 CT=<spon> ORG=<0> CA=<1>
             114: DIQ=<OFF  Q=OK> BT7=<29.01.20 11:38:06.982 STD>
(2): >> 15.527 [1] M_ME_NC_1 SQ=0 NUM=2 T=0 P/N=0 CT=<spon> ORG=<0> CA=<2>
             135: SFP=<267> QDS=<OK>
             136: SFP=<140> QDS=<OK>
(2): >> 15.527 [1] M_SP_TB_1 SQ=0 NUM=1 T=0 P/N=0 CT=<spon> ORG=<0> CA=<133>
         7750142: SIQ=<OFF Q=OK> BT7=<29.01.20 11:38:07.430 STD>
29.01.20 11:38:15 ERROR: ASDU from CA=133, unknown CA or received on unexpected connection !
(2): >> 15.527 [1] M_DP_TB_1 SQ=0 NUM=2 T=0 P/N=0 CT=<spon> ORG=<0> CA=<2>
             118: DIQ=<ON   Q=OK> BT7=<29.01.20 11:38:07.981 STD>
             119: DIQ=<ON   Q=OK> BT7=<29.01.20 11:38:07.981 STD>
(2): >> 15.527 [1] M_ME_NC_1 SQ=0 NUM=3 T=0 P/N=0 CT=<spon> ORG=<0> CA=<2>
             137: SFP=<120> QDS=<OK>
             138: SFP=<226> QDS=<OK>


Besonders hilfreich bei Signaltests während der Inbetriebsetzungsphase erweist sich die Fähigkeit von ipConv, alle Signale in einfacher, projektbezogener Form darstellen und simulieren zu können. Dadurch wird das Auffinden von Verdrahtungs- und Konfigurationsfehlern erheblich erleichtert.

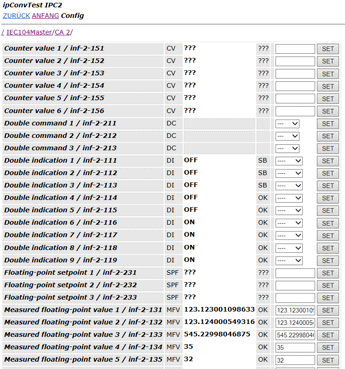

Alle Datenpunkte können in einer hierarchischen Form, die durch die Konfiguration vorgegeben wird, angezeigt werden. Die Benennung, Schachtelungstiefe und der Signalumfang sind frei wählbar und können projektspezifisch konfiguriert werden. Dadurch wird der Abruf von Informationen auch durch Personal möglich, das nicht mit ipConv bzw. dem entsprechenden Protokoll vertraut ist.

Neben dem Signalnamen wird der Informationstyp, Wert, Qualitätskennung und der Zeitstempel (falls vorhanden) angezeigt.

Gleichzeitig können die Daten und Befehle direkt im Webbrowser simuliert werden. Dies ist besonders dann interessant, wenn nur ein Kommunikationspartner angeschlossen ist (Leitstelle oder RTU). Bei Vorabtests lassen sich so im Vorfeld die meisten Konfigurationsfehler ausräumen, auch wenn noch nicht die gesamte Kommunikationsstrecke in Betrieb ist.

Um auch erhöhten Sicherheitsansprüchen zu genügen, ist ipConvOPC mit Einsatz eines zweiten Gerätes voll redundanzfähig.

• Linienredundanz
• Informationsredundanz
• Geräteredundanz (hot-standby, Parallelbetrieb)

Bei redundant ausgeführten Protokollkonvertern kann die Ausfallsicherheit nach dem "hot-standby" Prinzip sichergestellt werden. Dabei übernimmt jeweils nur ein Gerät die aktive Rolle, während das passive Gerät das aktive überwacht und bei dessen Ausfall die Initiative übernimmt.
Dadurch können beispielsweise Ausfallzeiten durch Wartungsarbeiten, oder Ausfälle von Kompo­nenten und Schnitt­stellen minimiert werden.

Die Redundanzkopplung kann sowohl über Ethernet, als auch über serielle Verbindungen erfolgen. Sollen einzelne serielle Kommunikationsverbindungen an beide redundante Geräte angeschlossen werden, kommt der Kanalumschalter CS (Channel Switch) zum Einsatz.
