Lösungen für IEC 60870-5-101/104 Protokolle
Wir bieten eine breite Produktpalette sowohl zur Kopplung von IEC 60870-5-101- und IEC 60870-5-104-Geräten untereinander als auch zur Anbindung von Geräten mit anderen Protokollen. Nachfolgend finden Sie typische Aufgabenstellungen:
Falls die Anwendungsschichten sowohl auf der IEC 60870-5-101-Seite als auch auf der IEC 60870-5-104-Seite weitgehend zueinander kompatibel sind, empfiehlt sich der Einsatz von ipRoute.
Dabei müssen die einzelnen Informationsobjekte nicht konfiguriert werden. Die Konfiguration beschränkt sich auf Schnittstellen- und allgemeine Kommunikationsparameter. ipRoute ist sehr einfach zu konfigurieren und hat sich bereits in vielen Projekte bewährt.

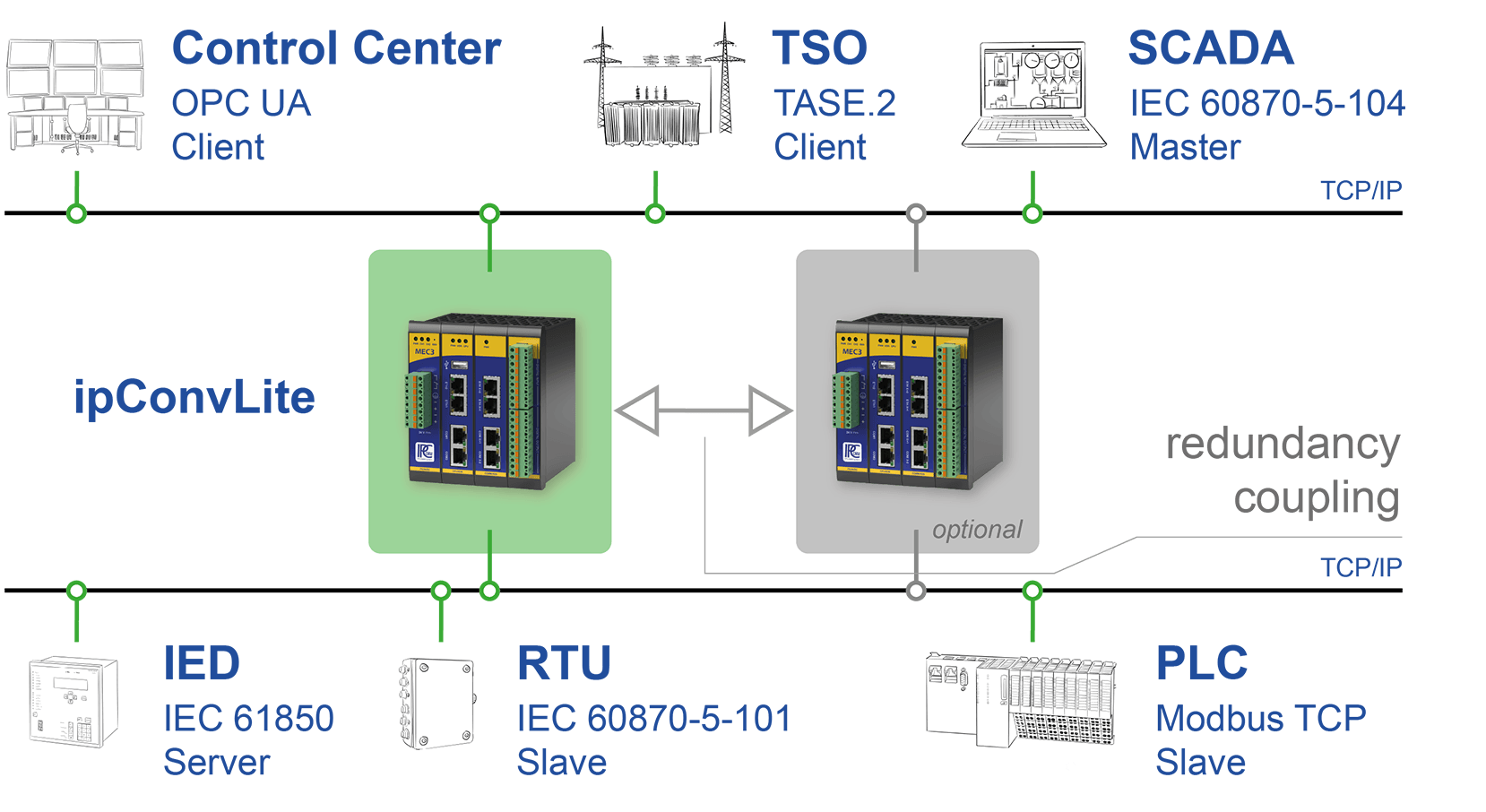

Falls die zu verbindenden IEC 60870-5-101- und/oder IEC 60870-5-104-Geräte zueinander nicht kompatibel sind, d. h. Adressräume passen nicht, Informationsdarstellungen sind unterschiedlich, etc. bietet sich der Einsatz von ipConvLite bzw. ipConv an.
Damit werden die Geräte voneinander weitgehend entkoppelt. Im Gegensatz zu ipRoute müssen hier die einzelnen Informationsobjekte konfiguriert werden, was aber mit Hilfe von Excel-Tabelle leicht zu machen ist.
ipConvOPC bietet die Möglichkeit, sowohl IEC 60870-5-101- / IEC 60870-5-104-Geräte als auch Geräte mit anderen Protokollen über die OPC Classic-Schnittstelle an ein SCADA-System anzubinden. Dazu stehen OPC DA 3.0, Server, OPC DA 3.0, Client und OPC DAXML 1.01, Server bereit.
Ebenso können IEC 60870-5-101- / IEC 60870-5-104-Geräte als auch Geräte mit anderen Protokollen über die OPC UA-Schnittstelle angebunden werden. Hierzu stehen OPC UA 1.02, Server und OPC UA 1.02, Client zur Verfügung, die mit den Produkten ipConv, ipConvLite und ipConvOPC eingesetzt werden können.
ipConv und ipConvLite bieten jeweils die Möglichkeit, Protokolle wie IEC 60870-5-101, IEC 60870-5-104, DNP 3.0 etc. an Profibus-DP anzubinden.
Dabei können sich ipConv und ipConvLite sowohl wie ein Slave, wie auch als Master verhalten.
Um Profibus Daten durch ein passives Gerät rückwirkungsfrei zu erfassen, bietet sich der Einsatz des Profibus Sniffers ip4Cloud/SEC3PB an.
ipConvLite und ipConv erlauben die Kopplung zwischen beliebigen Protokollen, unter anderem auch IEC 60870-5-101 und IEC 60870-5-104.
